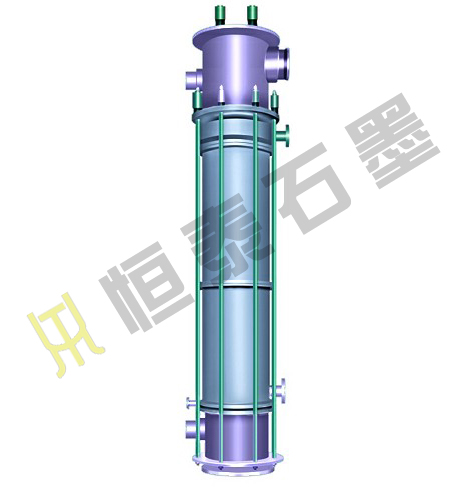

YKX型圓塊孔式石墨降膜吸收器



【結構和特點】
　　本設備采用單元換熱塊疊加結構，換熱塊之間采用聚四氟乙烯“O”型圈或膨脹PTFE（四氟彈性繩）密封，設備整體加裝壓力彈簧作熱脹冷縮的自動補償機構。相對于YKA圓塊孔式換熱器，本設備頂部加裝吸收塔節，底部加裝氣液分離器，結構及原理和列管式石墨降膜吸收器相似。

YKX型圓塊孔式石墨降膜吸收器的造膜器（或稱：分液頭、分配杯、溢流管）采用高密度、高純度、高強度的“三高”石墨制做成的高效分布器，因此本設備具有膜效果好、生產強度大、還具有結構強度大，抗熱沖擊性好、傳熱效率高、檢修方便等特點。是一種性能優越的氣體吸收設備。

【技術特性】

設計壓力：管程：＜0.1MPa

殼程：0.4MPa

設計溫度：管程：進氣溫度＜170℃

殼程：-20℃～60℃

換熱面積：1～120m²   可根據用戶需要設、制造大型列管式降膜吸收器。

執行標準：參照HG/T3188-2000《管殼式石墨降墨吸收器》

【主要優點】

1）采用單元石墨塊設計，被損壞的塊材能迅速更換

2）石墨塊之間采用墊片，不用粘接劑，拆、裝簡單，維護方便

3）添加石墨塊即可增加換熱器的面積

4）耐沖擊力強

5）吸收效果好

【用途】

本系列產品一般用作HCl、SO₂、NH₃、P₂O₅、H₂S氣體的吸收。



管口尺寸表

型號		規格 m2	a.e管		b.c管 DN	f.g管 DN	d管		h管
			D1	D2			D3	D4	D5	D6
YKX	300	3	50	140	500	20	125	240	65	165
		5
	400	10	65	165	50	20	150	290	75	180
		12
	500	15	75	180	70	20	200	335	102	215
		20
	600	25	100	210	80	20	250	400	125	240
		30
	700	40	150	260	100	20	300	420	175	290
		45
		50
	800	55	175	285	100	20	350	450	200	215
		60
		65

安裝尺寸表

型號		規格 m2		安裝尺寸									支座
			H	H1	H2	H3	H4	L1	L2	L3	L4	L5	φA	n
YKX	300	3	2580	265	2030	395	170	285	290	320	305	310	320	6
		5	3024		2474
	400	10	3095	302	2498	405	180	335	340	370	355	360	420	6
		12	3534		2937
	500	15	3307	349	2569	468	224	390	390	420	410	415	520	8
		20	4198		3460
	600	25	3655	382	2740	1836	280	450	445	475	475	480	620	10
		30	4170		3225	2354
		35	4685		3770	2872
YKX	700	40	4230	435	3315	2419	350	480	460	535	535	540	720	10
		45	4460		3531	2641
		50	4680		3759	2863
	800	55	4460	460	3537	2641	380	480	460	595	595	600	820	12
		60	4680		3759	2863
		75	4900		3981	3085

注：亦可制造75-250m²的大型規格圓塊孔降膜吸收器。
